dSolarOnChip пристрій представляє собою micro/mini SBC(Single Board Computer) або mini-PC з встановленим сервером dSolard, призначеним для моніторингу та керування сонячною електростанцією.

Нагадаю, що:

• dSolard зберігає дані моніторингу локально, на тому пристрої на якому запущений.
• Програму можна використовувати як для моніторингу та керування так і лише для керування.
• З коробки підтримуються однофазні інвертори Deye, MPPT зарядні пристрої та SmartShunt від Victron.
• Через функціонал Modbus map можливе підключення будь-якого пристрою (інвертора, лічильника, MPPT зарядки, ...) з підтримкою протоколу modbus.
• Програма поставляється зі створеними шаблонами modbus-карт для:
  • Трифазних інверторів Deye
  • Інверторів Sofar
  • Інверторів Huawei
  • Інверторів Growatt
  Ці шаблони ви можете використовувати як базис при налаштуванні власного обладнання.
• Також надаються як приклад візуальні правила:
  • Керування реле для утилізації надлишків генерації
  • Керування реле за розкладом
  • Керування енергією за цінами РДН
  • Примусове зменшення зарядного струму на стадії Абсорбції
• Максимальна кількість пристроїв які можна приєднати до dSolar не обмежена.

Детальніше з реал-тайм системою моніторингу dSolar, можна ознайомитись на Сторінці проекту.

dSolarOnChip пристрої побудовані на базі:

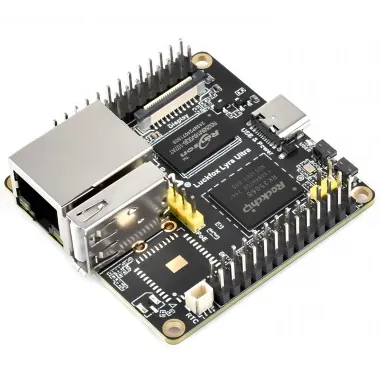

• Luckfox Lyra Ultra W (SBC) - 512MB RAM, 8GB eMMC, wifi, ethernet, 1 * USB

Luckfox Lyra Ultra W

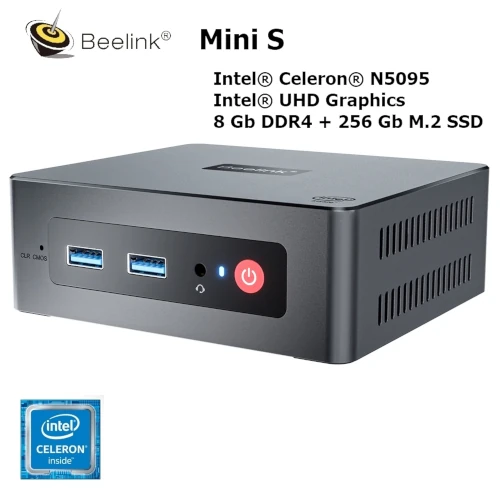

• Beelink Mini S (mini-PC) - 8GB RAM, 256GB m2 SSD, wifi, ethernet, 4 * USB

Beelink Mini S

1. Підключіть кабель-перетворювач rs485 to USB в роз'єм USB type A плати
   Обробляються перетворювачі на чіпах: PL2303, CH341, FTDI 232,245. Якщо у вас в перетворювачі інший чіп - повідомте.
2. Підключіть Ethernet кабель вашої локальної мережі в роз'єм RJ45 плати
   MAC адреса пристрою вказана на платі. IP адреса присвоюється автоматично по DHCP. Знайдіть на вашому роутері IP адресу пристрою по MAC адресі для подальшого підключення клієнтської програми dSolar до пристрою.
3. Підключіть джерело живлення постійної напруги 5V(не входить в комплект) в роз'єм USB type C для SBC плати.
4. Підключіть джерело живлення що йде в комплекті в 5.5 mm jack для mini-PC.
5. З допомогою будь-якої термінальної програми, зайдіть по ssh на ip-адресу пристрою.
6. Увійдіть на пристрій як root користувач (пароль: dsolar) - автоматично запуститься програма для керування пристроєм та dSolard сервером.
7. Встановіть на будь-який комп'ютер кліентську програму dSolar, та підключіться по мережі до вашого сервера dSolard.

Детальніше з реал-тайм системою моніторингу dSolar, можна ознайомитись на Сторінці проекту.
