Опис

Даний пристрій та програмне забезпечення dLoraGPS для Linux Micro Development Board є прототипами.

Пристрій призначений для визначення GPS координат та передачі GPS даних по радіоканалу. Для даного пристрою не потрібна наявність будь-яких сторонніх мереж передачі даних.

Для візуалізації місцезнаходження трекера будуть використовуватись такі програми як:

Також ці програми будуть експортувати дані dLoraGPS трекерів в систему моніторингу GPSM

Дальність передачі даних на відкритому просторі складає 10 кілометрів і може бути розширена з допомогою ретрансляторів.


Енергоспоживання dLoraGPS трекера
Частота передачі даних GPS Енергозатрати Час роботи від акумулятора ємністю 2600 мА
1 пакет за 1 секунду 356 мВт*годин 1 день 3 години
1 пакет за 10 секунд 180 мВт*годин 2 дні 5 годин
* - в інтервалах між передачею пакетів GPS модуль не перемикався в sleep режим
* - в інтервалах між передачею пакетів LoRa радіомодуль не перемикався в sleep режим
* - навантаження процесора Linux Micro Development Board програмою dLoraGPS складає 1%
* - споживання Linux Micro Development Board становить 30ма

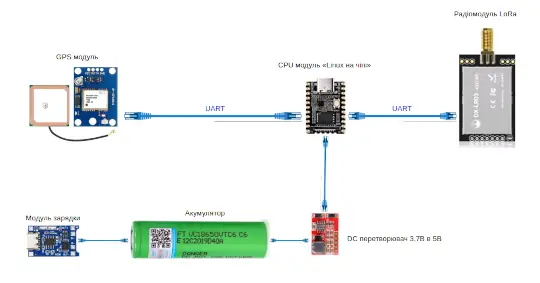

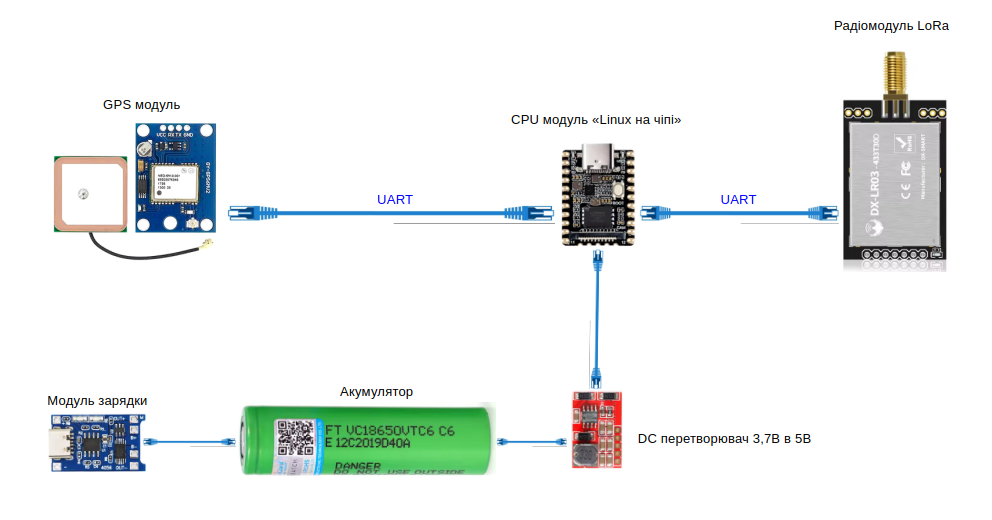

Блок схема
Обладнання

Схоже що прототип, який задумувався як радіо GPS трекер, перетворюється в площадку для експерементів з різного роду сенсорами.


Додаткове обладнання яке обробляє dLoraGPS
Пристрій Інтерфейс Що зроблено з системним ПЗ
18-ти бітний чотириканальний АЦП I2C
* додав драйвер для АЦП в ядро Linux
* трішки почистив rootfs та налаштування. В результаті:
- на nand flash було доступно 4 МБ - стало 28
- вільна RAM була 33 МБ - стала 57
* перезібрав з допомогою SDK прошивку та заново перепрошив Linux Micro Development Board
Сервопривід PWM
